次世代モデル、誕生。
全費用を総合的に精査
 耐用年数15年を想定し設計された一般的なLED道路灯に対し、エコウェイは耐用年数30年を想定し設計されています。
 LED道路灯のロングライフ化の実現と過酷な使用環境に適応するために日本国内で設計・生産すると共に部品レベルにおいても高水準の要素技術が集約されたエコウェイは、導入・維持管理・廃棄の3つの側面より長期的経済性を勘案し、一般的なLED道路灯が有するライフサイクルコストに対し40%以上の削減を実現しました。

電源別置方式
 電源装置は導入時の設置が容易であることから灯具内部に収納する方式が一般的です。
 本製品では、将来的に発生する電源装置の改修コスト削減を想定し、高所作業車を必要としない低所での点検・交換作業を可能とした電源別置方式を採用しています。また電源別置方式は電源内蔵方式に比べLEDモジュールと電源装置の双方間における熱の干渉を回避できることから部品レベルにおいて長寿命化を図ることができます。
 導入から15年経過する頃には、設計寿命30年を有する灯具はそのままとし設計寿命15年の電源装置のみの交換を推奨します。

長期保証期間を実現

新しい価値、生まれる。

EWLFシリーズ

製 品 適合
ガイドラインタイプ
明るさ 器具光束 皮相電力
41W仕様
連続照明
適合電源装置型式:EWP41-6206
k、ℓ、q' 水銀灯250形相当
高圧ナトリウムランプ
110W相当
5540lm 44VA
54W仕様
連続照明
適合電源装置型式:EWP54-2719
f、g、o、q、s、u 水銀灯300形相当
高圧ナトリウムランプ
180W相当
8550lm 59VA
83W仕様
連続照明
適合電源装置型式:EWP83-4219
a、b、h、i、j、n、p、r、t 水銀灯400形相当
高圧ナトリウムランプ
220W相当
11970lm 90VA
119W仕様
連続照明
適合電源装置型式:EWP119-6019
m 水銀灯400形相当
高圧ナトリウムランプ
220W相当
15080lm 124VA
145W仕様
連続照明
適合電源装置型式:EWP145-6323
c、d、e 水銀灯600形相当
高圧ナトリウムランプ
270W相当
17830lm 152VA
40W仕様
交差点照明
適合電源装置型式:EWP40-6106
q' 水銀灯250形相当
高圧ナトリウムランプ
110W相当
5280lm 43VA
52W仕様
交差点照明
適合電源装置型式:EWP52-5309
q、s、u 水銀灯300形相当
高圧ナトリウムランプ
180W相当
7240lm 57VA
80W仕様
交差点照明
適合電源装置型式:EWP80-6213
p、r、t 水銀灯400形相当
高圧ナトリウムランプ
220W相当
10220lm 84VA
136W仕様
横断歩道照明
適合電源装置型式:EWP136-6919
v、w 水銀灯500形相当
高圧ナトリウムランプ
270W相当
16830lm 143VA

交換費用削減85%


重耐塩仕様
サビ対策と耐候・耐久性
年間塗膜消耗量が4μmで算出される外装金属部の塗装において、一般的なLED道路灯は膜厚を40~60μmとしサビの発生等の経年劣化に対応しています。エコウェイの灯具はロングライフ化の実現と過酷な使用環境に適応するために、一般的なLED道路灯の膜厚の2~3倍に相当する120μmを実現すると共に、耐塩害レベルは標準モデルにおいて重耐塩を満足しています。
防食は、腐食性ガス、融雪剤、凍結防止剤、飛来塩分が高濃度となる沿岸部において選択要件の最重要課題のひとつです。防食レベルの更なる向上を実現するために、エコウェイの灯具ではフッ素樹脂系粉体塗装の対応を可能とし、外装ビス類の材料においては標準モデルにSUS304を採用する一方、SUS316やジオメット処理にも対応が可能です。

IP66
防塵防水性能
JISやIECが規定する固形異物と水に対する保護等級は、一般的なLED道路灯がIP44、エコウェイは灯具がIP66、電源装置がIP65の性能を有しています。等級番号の違いのひとつに、第二記号(一桁目の数字)が1~4は生活防水、5~8は完全防水であると大きく区分されている点です。また生活防水に区分される4等級は「いかなる方向からの水の飛沫によって有害な影響を受けないこと」と規定される一方、完全防水に区分される6等級は「波浪または、いかなる方向からの水の強い直噴流によって有害な影響を受けないこと」と規定されています。
ロングライフ化を実現するためには、製品内部の電子回路の動作環境を長期間保全することが前提条件であると確信し、エコウェイには完全防水が機構設計レベルで採用されています。

15kV
高耐雷サージ
異常気象が頻発する昨今、雷による天災によって電源装置が機能不全に至った場合、灯具(電源内蔵方式)交換または電源装置の交換等の改修は回避することはできません。そしてこの場合の改修費用はお客様がご負担することが一般的です。
当該改修費用を低減するためには高耐雷サージ性能を有する製品を選択することは言うまでもなく、高額となる灯具(電源内蔵方式)の交換を回避し電源装置の交換のみで対応したいものです。
また電源装置の交換をする場合においても高所作業車や道路使用許可といったコスト高につながるような製品仕様では当該改修費用を低減させることは困難といえます。本製品はこれらの課題を解決し当該改修費用の低減に貢献します。

省エネ効果
初期光束補正機能
LEDパッケージの初期発光効率が高くなる特性を合理的に活用した機能が初期光束補正機能(電源装置の初期電流値を低めにコントロールし、発光効率低下に応じて電流値を微増する機能)です。これにより器具光束を長期間安定させることができます。

施工性の向上
アダプタとスペーサー

灯具はアダプタが有する脱着変換機能によって新設・既設のいずれの環境においても、ポールタイプとアームタイプの双方向変換を容易に実現することができます。
また一般的な3種のパイプ径に対応するために2種類のスペーサーがラインナップされています。

専用ケーブル

  灯具と電源装置は、専用ケーブルで接続するため作業効率が向上します。

1)専用ケーブルの両端にはコネクタが装着されているため通常の結線工程を省略することができます。

2)コネクタを異形状としているため極性確認は不要となります。

3)防水タイプのコネクタを採用しているため自己融着テープによる入念な絶縁処理は不要となります。

4)全長は5種類の中からお選びいただけます。

配光の最適化

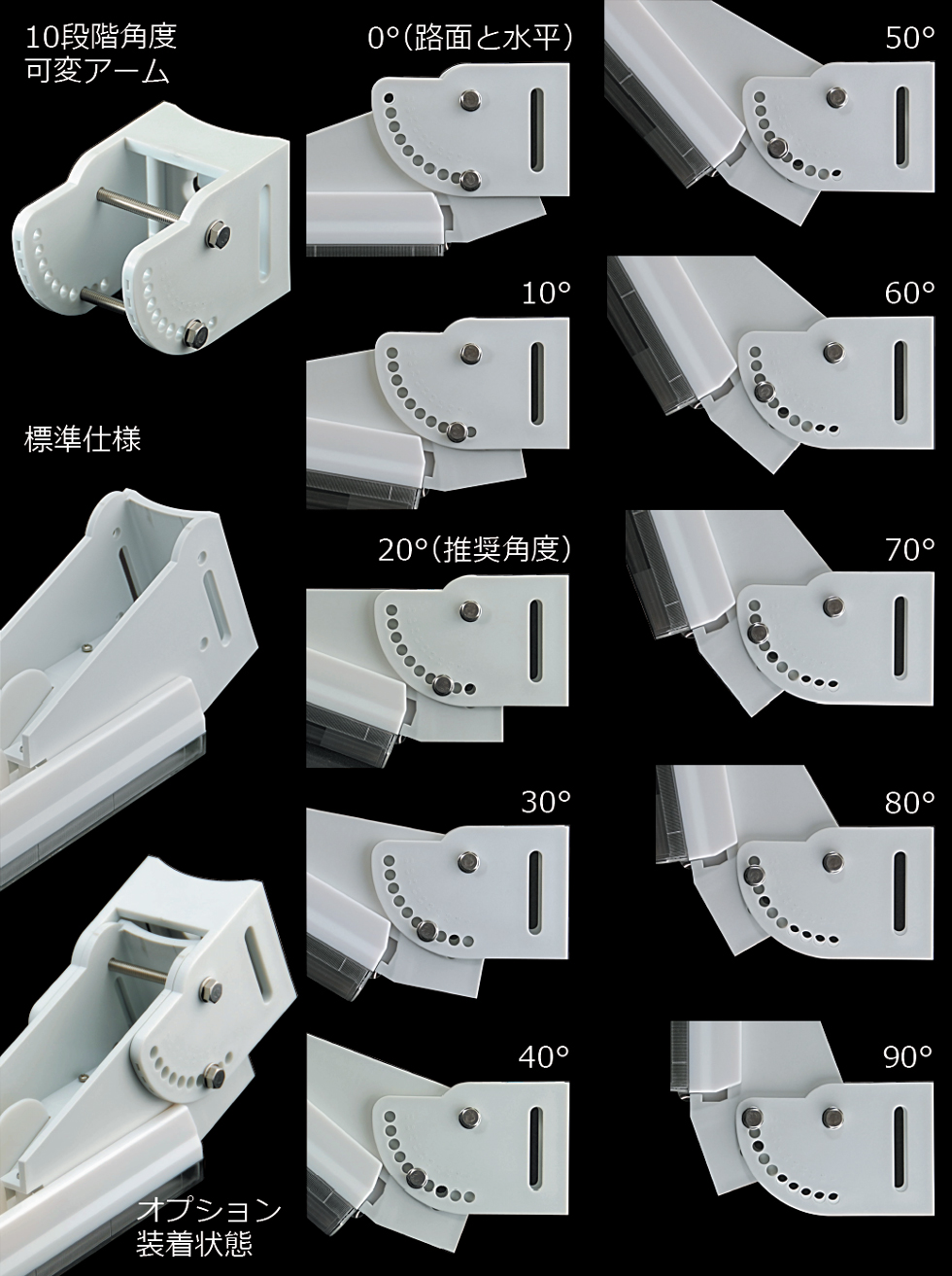

灯具には角度可変機能が搭載され、ガイドラインが定める道路分類や設計条件に適合する角度に設定し出荷されます。将来的な道路の拡張や光害の発生に対応するために、設置後においても照射角度の変更や遮光板の装着が可能です。
なお照射角度の調整範囲は2.5度刻みで、9段階から選択できます。また遮光板は、前方向、後方向、右方向、左方向の4種類で構成されています。
エコウェイは多様化する配光性能を想定し設計されています。

オプション
遮光板 [オプション]
前方遮光
後方遮光
右方遮光
左方遮光

※2方向遮光の特別な製品がございますので別途お問い合わせください。

スペーサー [オプション] 専用ケーブル [オプション]
Φ34.0
Φ48.6
1m:EW-L10/3m:EW-L30/5m:EW-L50/8m:EW-L80/
10m:EW-L100/12.5m:EW-L125/14m:EW-L140


電柱共架アーム [オプション]
通常塗装 フッ素塗装
張出200mm
張出500mm
張出200mm
張出500mm

※張出500㎜以上の特別な製品がございますので別途お問い合わせください。

製品仕様・希望小売価格
EWLFシリーズ_ガイドライン適合
道路分類 タイプ 灯具 耐塩レベル:重耐塩(フッ素樹脂系粉体塗装) 電源装置
型式 希望小売価格 型式 希望小売価格
連続照明 a b h i j n p r t EWLF83-D66CW-GF-75 オープン価格 EWP83-4219 オープン価格
c d e EWLF145-D77CW-GF-75 EWP145-6323
f g o q s u EWLF54-D66CW-GF-75 EWP54-2719
k ℓ q EWLF41-D22CW-GF-75 EWP41-6206
m EWLF119-D66CW-GF-75 EWP119-6019
交差点 q' EWLF40-D22CS-GF-75 EWP40-6106
q s u EWLF52-D33CS-GF-75 EWP52-5309
p r t EWLF80-D44CS-GF-75 EWP80-6213
横断歩道 v w EWLF136-D66CW-GF-75 EWP136-6919


EWLFシリーズ_標準仕様
道路分類 タイプ 灯具 耐塩レベル:重耐塩(フッ素樹脂系粉体塗装) 電源装置
型式 希望小売価格 型式 希望小売価格
連続照明 標準 EWLF9-D11CW-GF-75 オープン価格 EWP9-1306 オープン価格
EWLF18-D22CW-GF-75 EWP18-2707
EWLF37-D22CW-GF-75 EWP37-5507
EWLF45-D33CW-GF-75 EWP45-4509
交差点 EWLF136-D66CS-GF-75 EWP136-6919
EWLF145-D77CS-GF-75 EWP145-6323


EWLGシリーズ
道路分類 タイプ 灯具 耐塩レベル:重耐塩(フッ素樹脂系粉体塗装) 電源装置
型式 希望小売価格 型式 希望小売価格
連続照明 標準 EWLG9-N24CW-GF-75 オープン価格 EWP9-1207 オープン価格
EWLG18-N24CW-GF-75 EWP18-2607
EWLG37-N24CW-GF-75 EWP37-5307
EWLG45-N24CW-GF-75 EWP45-6007


Ecoway Series
